cPCI-A3515

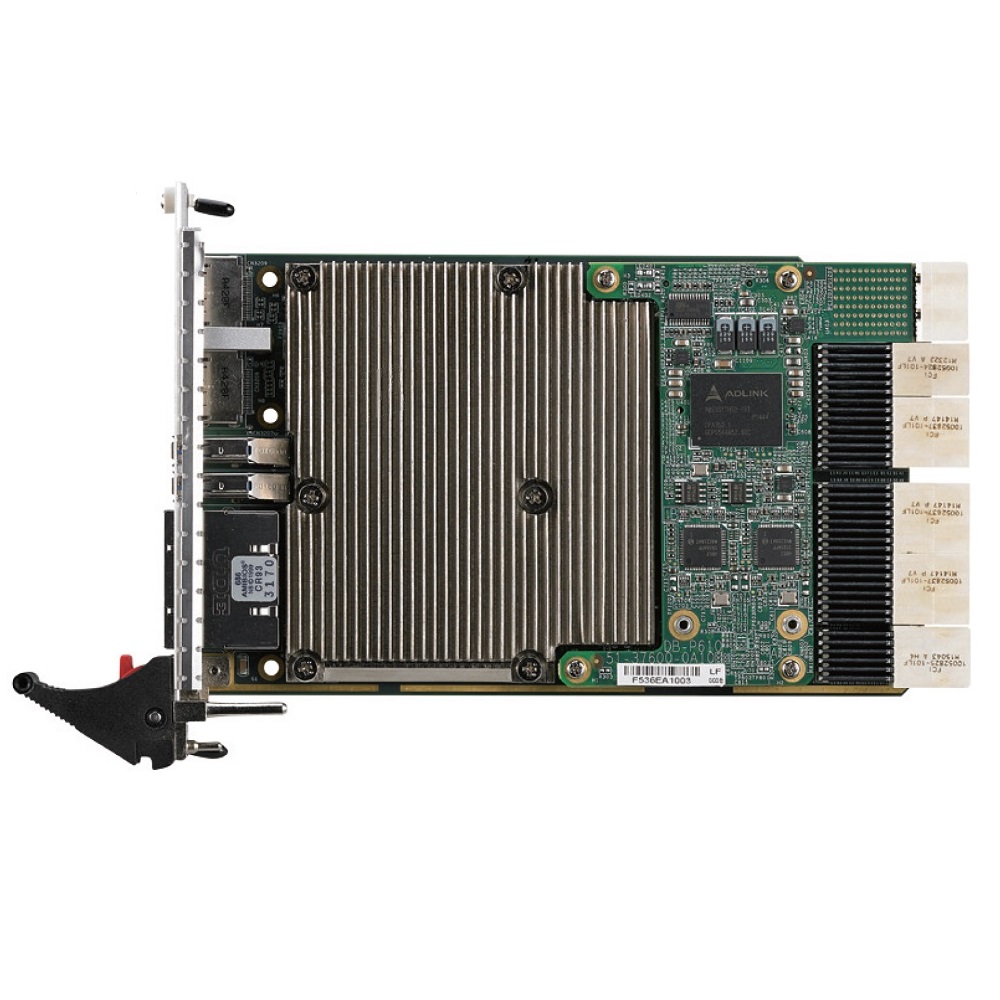

cPCI-A3515 3HE CompactPCI Serial CPU-Board mit Intel Core i7 Generation 4/5 Prozessor und 3 unabhängigen Grafikschnittstellen

Core i7 Gen. 4/5 CPU-Board mit 4 Gigabit Ethernet Ports und 3 unabhängigen Grafikschnittstellen. ADLINK's cPCI-A3515 3HE 4/8TE CopmactPCI Board mit Intel QM87 Chipsatz und einem Intel Core i7/i5 Generation 4/5 Prozessor ist mit bis zu 16 GB DDR3L-1600 MHz gelöteten SDRAM erhältlich.

Die cPCI-A3515 bietet eine 32GB onboard SSD und opt. einen mSATA-Steckplatz. Die cPCI-A3515B hat zwei USB 2.0 Ports, einen RS-232/422/485/485 Port, einen VGA Port, einen mSATA-Steckplatz und opt. eine 32GB onboard SSD. Die cPCI-A3515D bietet anstelle des VGA Ports einen Linie-in und einen Line-out Port. Alle Versionen bieten 4 Gigabit Ethernet Ports, 2 USB 3.0 Ports und 2 DisplayPorts. Bei den 8TE Versionen ermöglicht eine 3 Gbit/s SATA Schnittstelle den Einsatz einer 2.5'' Festplatte.

Das Board unterstützt Microsoft Windows 7 und Windows 8 (32-bit/64-bit), Red Hat Enterprise Linux 6.6, 7.0, VxWorks, QNX und Microsoft Windows Embedded Standard 7.

JETZT ANFRAGEN

TECHNISCHE BESCHREIBUNG

proimg1
  • 3HE 4/8TE CompactPCI Serial CPU-Board, PICMG 2.0 R 3.0, PICMG CPCI-S.0 CompactPCI Serial R1.0, 32-bit/66 MHz cPCI Bus-Interface, 3.3/5 Vio
  • 4-Kern 2.6 GHz Intel Core i7-5700EQ CPU,
    4-Kern 2.4 GHz Intel Core i7-4700EQ CPU
  • Intel Hyper Threading and Turbo Boost Technologie, VT-x, VT-D, vPro Technologie
  • Intel QM87 Chipsatz
  • Bis zu 16 GB DDR3L-1600 ECC SDRAM, gelötet
  • CompactPCI Serial Interface:
    Ein PCIe x8, zwei PCIe x4, 4 SATA 6Gbit/s, 2 USB 3.0 und 8 USB 2.0 Ports
  • Bis zu 3 unabhängige Grafikschnittstellen im Prozessor integriert, VGA und 2 DisplayPorts (DVI, VGA und HDMI) in der Frontplatte, 2560×1440 Pixel Auflösung
  • Opt. mSATA Steckplatz
  • Bis zu einem SATA 3 Gbit/s Port für eine 2.5″ HDD bei der cPCI-A3515B/D version
  • 4 Gigabit Ethernet Ports, 2 GbE Ports auf der Frontplatte und 2 Ports über P6
  • Ein RS-232/422/485/485 Port in der Frontplatte bei der cPCI-A3515B/D
  • Bis zu 4 USB Ports, 2 USB 3.0 Port in der Frontplatte und 2 USB 2.0 Ports in der Frontplatte bei der cPCI-A3515B/D
  • Line-in und Line-out Ports
  • AMI EFI BIOS mit 128 Mbit SPI Flash
  • HW-Monitor und Watchdog Timer
  • -20°C .. +70°C (Core i7-4700EQ und Core i7-5700EQ bei 47W) und -40° .. +85°C (Core i7-4700EQ und Core i7-5700EQ bei 37W) Betriebstemperaturbereich
  • 2 Jahre Garantie

Bestellbezeichnungen

cPCI-A3515-111

3HE/4TE CPCI Core i7-4700 CPU-Board, 8 GB RAM, 32GB SSD

cPCI-A3515-221

3HE/4TE CPCI Core i7-5700 CPU-Board, 16 GB RAM, 32GB SSD

cPCI-A3515B-110

3HE/8TE CPCI Core i7-4700 CPU-Board, 8 GB RAM, RS-232, 2 USB 2.0, VGA, mSATA-Steckplatz, SATA Port

cPCI-A3515B-220

3HE/8TE CPCI Core i7-5700 CPU-Board, 16 GB RAM, RS-232, 2 USB 2.0, VGA, mSATA-Steckplatz, SATA Port

cPCI-A3515D-110

3HE/8TE CPCI Core i7-4700 CPU-Board, 8 GB RAM, RS-232, 2 USB 2.0, Line-in, Line-out, mSATA-Steckplatz, SATA Port

cPCI-A3515D-220

3HE/8TE CPCI Core i7-5700 CPU-Board, 16 GB RAM, RS-232, 2 USB 2.0, Line-in, Line-out, mSATA-Steckplatz, SATA Port

DP-DVI cable

DisplayPort zu DVI Kabel

DP-VGA cable

DisplayPort zu VGA Kabel

DP-HDMI cable

DisplayPort zu HDMI Kabel

TECHNISCHE DOKUMENTATION

cPCI-A3515 Datenblatt
