TPMC385

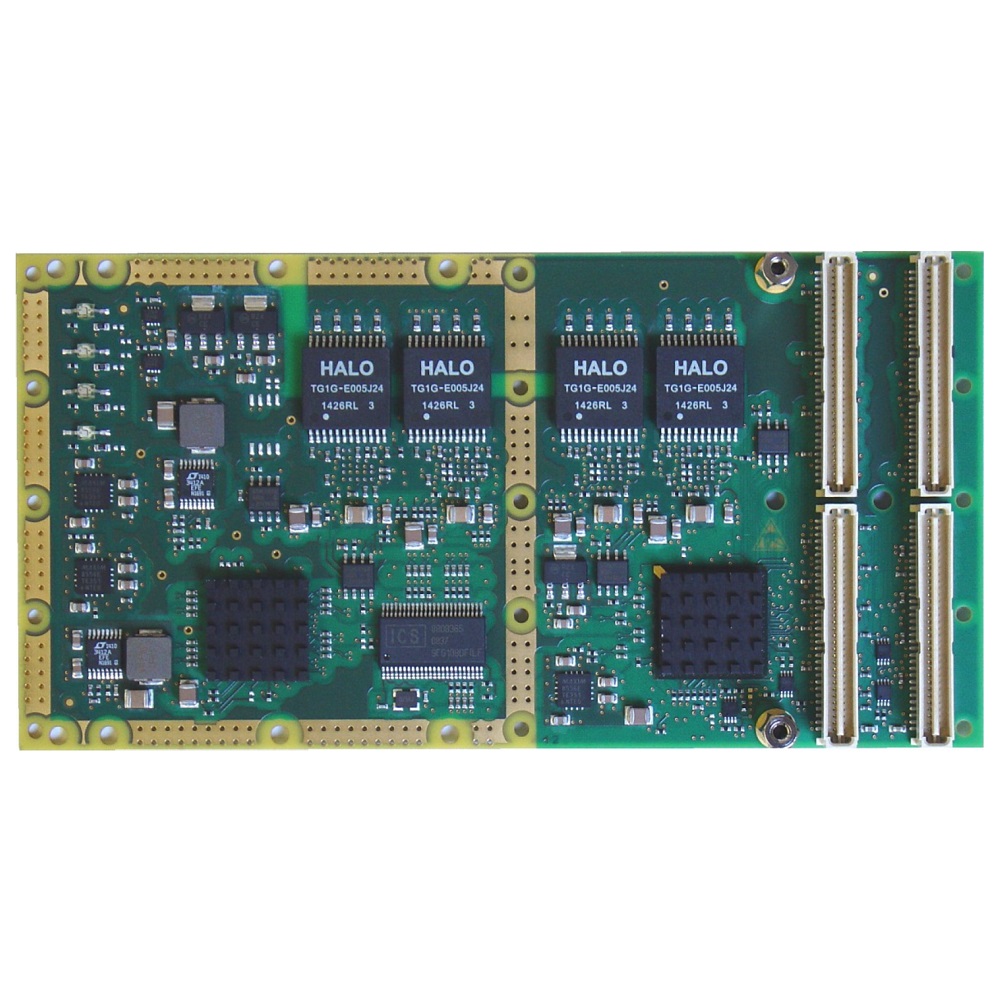

TPMC385 Conduction-Cooled 4-fach Gigabit Ethernet PMC-Modul

4-Kanal Ethernet 10BASE-T/100BASE-TX/1000BASE-T Interface. Eine transparente 64-bit/133 MHz PCI-X zu PCI Bridge ermöglicht den Zugriff auf vier Intel 82574IT Ethernet Controller, die Übertragungsraten von 10, 100 und 1000 Mbit/s bei Vollduplexbetrieb sowie 10 und 100 Mbit/s bei Halbduplexbetrieb unterstützen. Alle TPMC385 Kanäle ermitteln selbstständig die besten Verbindungsparameter mit der Gegenstelle.

Beim TEWS TPMC385-10 PMC-Modul sind die Ethernet Ports auf den P14-Stecker geführt. Das PMC-Modul wird ohne Frontplatte geliefert. Das PIM-IO-Modul TPIM006-10 stellt RJ45-Buchsen für Rear-IO zur Verfügung.

JETZT ANFRAGEN

TECHNISCHE BESCHREIBUNG

proimg1
  • PMC-Modul, 64-bit/133 MHz PCI-X/PCI-Interface, IEEE P1386.1 konform, PCI 3.0 und PCI-X 2.0a kompatibel, 3.3/5V Vio, conduction-cooled, ohne Frontplatte
  • Vier 10/100/1000BaseTX Ethernet Ports, Intel 82574IT Controller
  • Auto-Negotiation für Datenrate und Voll-/Halbduplex-Betrieb
  • Rear-I/O über P14
  • Alle Ports galvanisch isoliert
  • Empfänger- und Sender-FIFOs konfigurierbar in 1KB Abstufungen
  • 32 KB EEPROM
  • Conduction-cooled, -40°C .. +85°C Betriebstemperaturbereich
  • 5 Jahre Garantie

Bestellbezeichnungen

TPMC385-10R

PMC-Modul, 4-fach 10/100BaseT Ethernet Interface mit P14-I/O, conduction-cooled

TPIM006-10R

PIM I/O-Modul mit vier RJ45-Buchsen für TPMC385-10

TECHNISCHE DOKUMENTATION

TPMC385 Datenblatt

TPMC385 User Manual
