IFC 1211

IFC 1211 VMEbus CPU-Board mit QorIQ T2081 Prozessor, Kintex UltraScale FPGA und FMC/XMC/PMC Steckplätzen

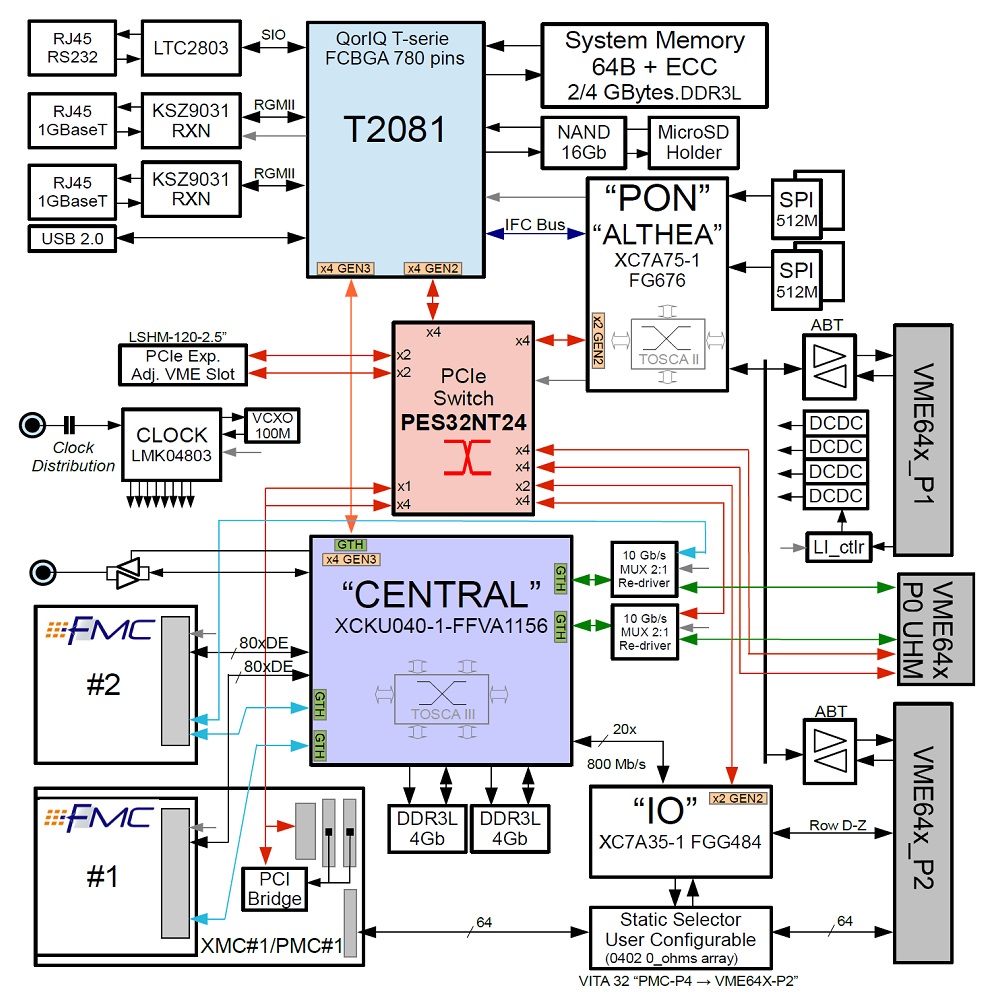

Bis zu 1.8 GHz Quad Core Freescale T2081 QorIQ Prozessor mit 128 Mbit SPI Flash, 128 MB NOR Flash und bis zu 4 GB ECC DDR3-1200 RAM. Zudem sind ein Kintex UltraScale CENTRAL FPGA sowie zwei Artix-7 FPGAs vorhanden. Der UltraScale FPGA und der QorIQ sind über PCIe Gen 3 direkt verbunden. Das UltraScale-FPGA ermöglicht eine leistungsstarke NoC-Switched-Verbindung (Network on Chip). Diese NoC-Architektur bietet eine non-blocking, kontrollierte Schnittstelle mit geringer Latenz und hoher Durchsatzbandbreite. TOSCA III ist ein umfassendes FPGA Design Kit und steht für die Entwicklung und Integration von benutzerdefinierten Anwendungen zur Verfügung.

Die VME64x-Schnittstelle wird mithilfe der ALTHEA 7910-Lösung implementiert, einer FPGA-basierten PCIe-zu-VME64-Bridge. Diese praxiserprobte FPGA-basierte Lösung unterstützt alle Master / Slave-VME64x-Betriebsmodi mit der Slot_1-Systemcontroller-Funktion und garantiert auch die langfristige Verfügbarkeit der Karte, da sie nicht von bereits veralteten VME-Schnittstellen von Drittanbietern abhängt.

Das IFC 1211 bietet zwei HPC FMC-Steckplätze, einen PMC/XMC-Steckplatz und einen MicroSD-Steckplatz sowie zwei Gigabit Ethernet Ports, eine RS232 Port, eine USB 2.0 Port und zwei Koax SSMC Ports auf der Frontplatte. Das IFC 1211 ist in 0°C .. 55°C und -20°C .. +55°C Betriebstemperaturbereichen erhältlich.

Board Support Packages stehen für WindRiver VxWorks, Linux und EPICS zur Verfügung.
