TCP863 4-fach syn. serielles high-speed Interface

3HE CompactPCI Board mit 4-fach syn. seriellem high-speed Interface und DMA Unterstützung. Die Betriebsart der Kanäle des TCP863 von TEWS Technologies kann einzeln per Software zwischen EIA-232, EIA-422, EIA-449, EIA-530, EIA-530A, V.35, V.36 und X.21 umgeschaltet werden. Die Funktionen werden durch einen FPGA Controller implementiert, der eine langfristige Verfügbarkeit ermöglicht und zusätzliche Funktionen bereit stellen kann. Der Controller bietet 512 32-bit Worte FIFO für alle Kanäle.

Das TCP863 unterstützt HDLC, asynchrone, isochrone und synchrone Protokolle. Die maximale Datenrate beträgt 10 Mbit/s synchron, 2 Mbit/s asynchron und 115.2 Kbit/s für EIA-232. Die seriellen Ports sind auf eine HD68-Buchse in der Frontplatte geführt und stehen ebenfalls über J2-I/O zur Verfügung. Die Signalleitungen sind ESD-geschützt.

Ein breites Angebot an Treibern ist lieferbar: Linux, QNX, VxWorks und Windows. Die Treiber werden - mit Ausnahme der Windows Treiber - als C Source Code geliefert.

JETZT ANFRAGEN

TECHNISCHE BESCHREIBUNG

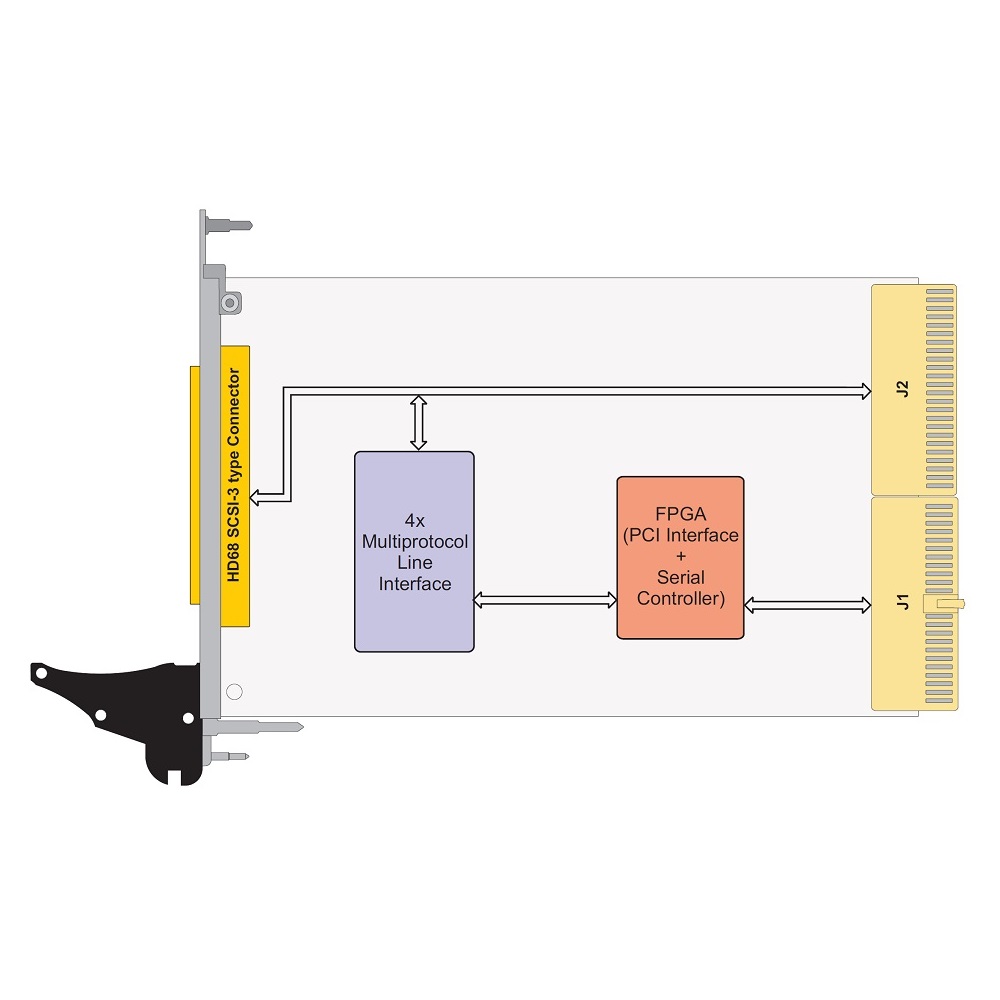

proimg1
  • 3HE CompactPCI-Karte, PICMG 2.0 R3.0 konform, 32-bit/33MHz, PCI 2.1 kompatibel, 3.3/5V Vio
  • 4-fach serieller Controller mit EIA-232, EIA-422, EIA-449, EIA-530, EIA-530A, V.35, V.36 oder X.21 Schnittstellen, Interface für jeden Kanal programmierbar
  • Front-I/O über HD68-Buchse und J2-I/O
  • Unterstützung von HDLC, asynchronen, isochronen und synchronen Protokollen
  • FPGA Controller mit DMA-Unterstützung
  • 512 32-bit Worte FIFO für alle Kanäle
  • Übertragungsraten bis 10 Mbit/s synchron, 2 Mbit/s asynchron und 115.2 Kbit/s bei RS-232
  • 4 KV ESD-Schutz
  • -40°C .. +85°C Betriebstemperaturbereich
  • Linux, QNX, VxWorks und Windows Treiber lieferbar
  • Fünf Jahre Garantie

Bestellbezeichnungen

TCP863-10R

4-fach EIA-422/485-Controller, Front-I/O

TCP863-20R

4-fach EIA-422/485-Controller, Front- und J2-I/O

TA304-10R

Anschluss-Kit, 1.8m Kabel mit HD68-Steckern und 68-pol. Klemmenblock

TCP001-FP-10R

6HE Frontplatte für 3HE CPCI Karten

TDRV009-SW-42

VxWorks Treiber

TDRV009-SW-65

Windows Treiber

TDRV009-SW-82

LINUX Treiber

TDRV009-SW-95

QNX 6 Treiber

TECHNISCHE DOKUMENTATION

TCP863-DS

TCP863 Datenblatt

TCP863-UM

TCP863 User Manual

TDRV009-SW-42-UM

VxWorks Treiber User Manual

TDRV009-SW-65-UM

Windows Treiber User Manual

TDRV009-SW-82-UM

LINUX Treiber User Manual

TDRV009-SW-95-UM

QNX 6 Treiber User Manual
