TR D2x/msd

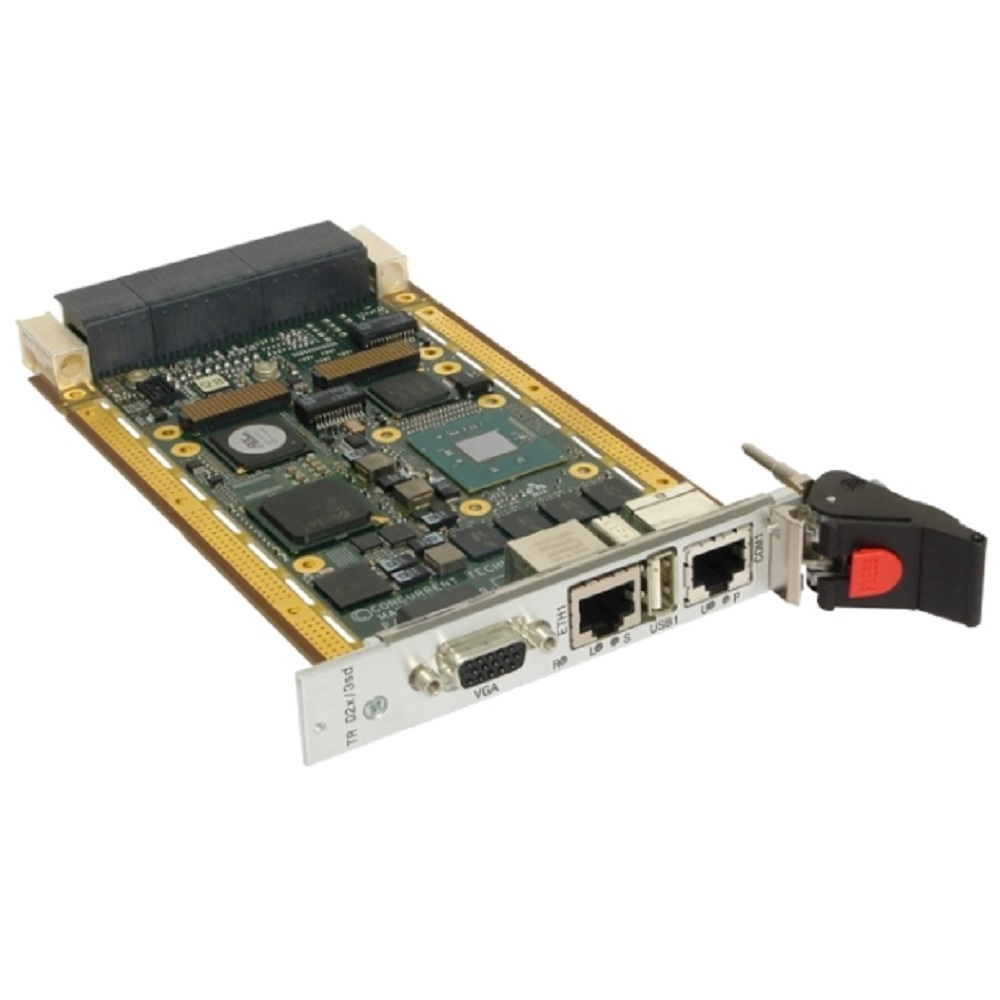

3HE VPX CPU-Board mit Intel Atom Prozessor, DVI-D und VGA Grafik-Interface

3HE Universal-Slot Single-Board Computer mit einem 4-Kern 1.91 GHz Intel Atom E3845 oder einem 1-Kern 1.64 GHz Intel Atom E3815 Prozessor. 4 GB DDR3L SDRAM sind auf das Board gelötet.

Die TR D2x/msd bietet einen XMC-Steckplatz, bis zu drei Gigabit Ehernet Ports, einen DVI-D, einen VGA, zwei SATA 3Gbit/s, zwei RS-232/422/485, bis zu 5 USB, drei GPIO Ports und 8 PCIe Gen2 Lanes (2 PCIe x4 oder 1 PCIe x4 und 4 PCIe x1 oder 8 PCIe x1 Ports) sowieso opt. ein CANBus high-speed Interface, einen RS-232 Port, eine HD-Audio Schnittstelle und SATA Flash.

Board Support Packages stehen für LINUX, Windows und VxWorks zur Verfügung.

JETZT ANFRAGEN

TECHNISCHE BESCHREIBUNG

proimg1
  • 3HE/4TE VPX-Board, VITA 42.0, VITA 42.3, VITA 46.0, VITA 46.4, VITA 46.6, VITA 47.0, VITA 48.0, VITA 48.2, VITA 65 und opt. VITA 48.2 konform
  • 4-Kern 1.91 GHz Intel Atom E3845
    1-Kern 1.64 GHz Intel Atom E3815
  • 4 GB ECC DDR3L SDRAM, gelötet
  • 8 MB BIOS SPI Flash-Speicher
  • Opt. ein XMC-Steckplatz, VITA 42.0, VITA 42.3, Front-I/O
  • Grafik in CPU integriert mit DVI-D und VGA Port, DVI-D auf P2, VGA Port in der Frontplatte oder auf P2, 1920×1080 Pixel Auflösung digital, 2048×1536 Pixel Auflösung analog, DirectX 11.1 und OpenGL 3.0 Unterstützung
  • Zwei SATA 3Gbit/s Ports auf P1
  • Opt. SATA Flash Speicher, min. 8 GB
  • Bis zu drei Gigabit Ethernet Ports 1000BaseT oder 1000BaseBX, 2 Ports auf P1, opt. ein Port in der Frontplatte oder ein Port auf P2
  • Zwei RS-232/422/485 Ports, ein Port auf P1 und ein Port auf P2
  • Opt. ein RS-232 Port in der Frontplatte
  • Bis zu 5 USB Ports, ein USB 2.0 Port in der Frontplatte, 2 USB 2.0 Ports auf P1, ein USB 2.0 Port auf P2, und ein USB 3.0 Port auf P2
  • 3 GPIO Ports auf P1/P2
  • 8 PCIe Gen2 Lanes, 2 PCIe x4 oder 1 PCIe x4 und 4 PCIe x1 oder 8 PCIe x1 Ports
  • Opt. CANbus high-speed Interface auf P2
  • Opt. HD-Audio auf P2
  • InsydeH20 BIOS, LAN Boot Firmware
  • Echtzeit-Uhr und Watchdog Timer
  • Opt. Fast Boot Software Package
  • Lieferbar für zwei verschiedene Umgebungsspezifikationen: Standard Betriebstemperaturbereich (0°C .. 55°C) und conduction-cooled (-40°C .. +85°C)
  • 2 Jahre Garantie

Bestellbezeichnungen

TRD2x/msd-yz

3HE/4TE CPU Board, VPX, 0 .. 55°C

TRD2x/msd-yzRCS

3HE/4TE CPU Board, VPX-REDI Typ 1, -55 .. +85°C

TRD2x/msd-yzRCT

3HE/4TE CPU Board, VPX-REDI Typ 2, -55 .. +85°

d=1

2 GB RAM

d=2

4 GB RAM
