VR E1x/msd

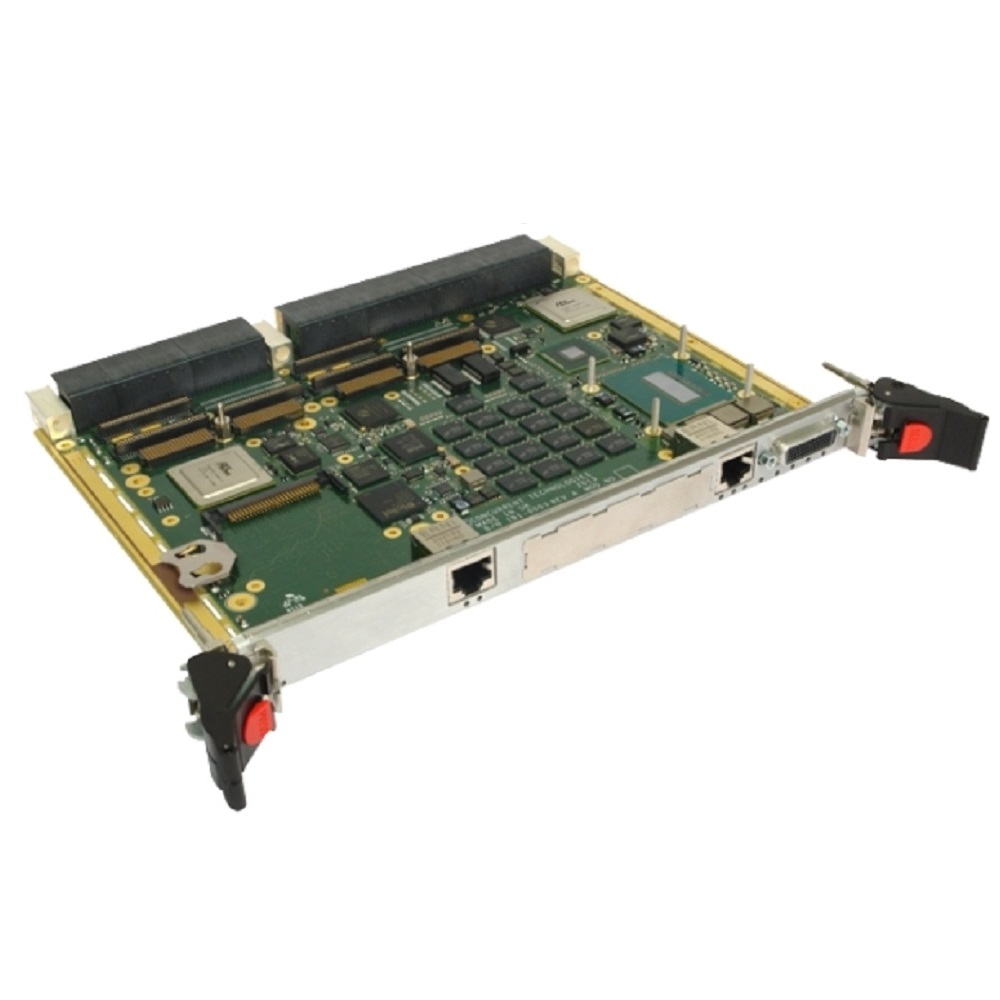

VR E1x/msd 6HE VPX CPU-Board mit Intel Core i7 Generation 4 Prozessor, 32 GB RAM und bis zu 4 DVI-Grafik Schnittstellen

6HE VPX CPU-Board mit einem 4-Kern 2.4 GHz Intel Core i7-4700EQ oder einem 4-Kern 1.7 GHz Intel Core i7-4700EQ oder einem 2-Kern 2.7 GHz Intel Core i5-4400E Prozessor. Bis zu 32 GB DDR3L-1600 ECC SDRAM sind auf dem Board gelötet. Jeweils 8 MB Flash sind für jedes der beiden BIOS vorhanden.

Die CONCURRENT Technologies VR E1x/msd bietet zwei PMC/XMC-Steckplätze, bis zu vier DVI Ports, vier SATA 6Gbit/s Ports, bis zu 7 Gigabit Ethernet Ports, ein RS-232/422/485 Port, ein RS-232 Port, vier UART Ports mit TTL Level, fünf USB 2.0 Ports, 16 GPIO Ports und eine HD Audio Schnittstelle. Opt. stehen 3 USB 3.0 Ports zur Verfügung und es kann anstelle eines PMC/XMC-Steckplatzes eine 2.5" HDD/SSD montiert werden.

Das Board unterstützt Linux, Microsoft Windows und VxWorks.

JETZT ANFRAGEN

TECHNISCHE BESCHREIBUNG

proimg1
  • 6HE/4TE VPX-Board, VITA 46.0, VITA 46.4, VITA 46.6, VITA 46.9, VITA 47, VITA 48.0, VITA 48.2, VITA 65 und OpenVPX konform
  • 4-Kern 2.4 GHz Intel Core i7-4700EQ CPU,
    4-Kern 1.7 GHz Intel Core i7-4700EQ CPU,
    2-Kern 2.7 GHz Intel Core i5-4400E CPU
  • Intel Advanced Vector Extensions (AVX2) und AES New Instructions (AES-NI)
  • Intel QM87 Chipsatz
  • Bis zu 32 GB ECC DDR3L-1600 SDRAM, gelötet
  • Zwei 8 MB BIOS SPI Flash-Speicher
  • Bis zu zwei PMC/XMC-Steckplätze, 32/64-bit 33/66/100 MHz, Front- und Rear-I/O, XMC-Steckplätze mit PCIe x8 Gen2 Link
  • Grafik in CPU integriert mit bis zu 4 DVI Ports, DVI-I Port in der Frontplatte über HD-60 Stecker, 1600×1200 Pixel Auflösung (DVI-D), 1920×1200 Pixel Auflösung (DVI-A), DVI-D Port auf P3, opt. DVI-D Port in der Frontplatte und DVI-D Port auf P6
  • Bis zu 7 GbE Ports, bis zu 2 Ports auf der Frontplatte, bis zu 5 Ports auf P4 (drei 10/100/1000 und zwei 1000Base-BX Ports)
  • 6 serielle Ports, 1 RS-232/422/485 Port auf P6, 1 RS-232 Port auf der Frontplatte oder auf P5, 4 UART Ports mit TTL Level auf P5
  • Bis zu 4 SATA 6Gbit/s Ports, 2 SATA 6Gbit/s Ports auf P6, opt. 2 SATA 6Gbit/s Ports auf P4
  • Opt. 2.5″ SATA 6Gbit/s HDD oder SSD, belegt ein PMC/XMC-Steckplatz
  • CompactFlash Steckplatz
  • 5 USB 2.0 Ports, 2 Ports auf der Frontplatte, 2 Ports auf P6 und 1 Port auf P5
  • Opt. 3 USB 3.0 Ports auf P4
  • 16 GPIO Ports, 8 Ports auf P2 und 8 Ports auf P3
  • HD Audio Schnittstelle auf P4
  • Vier PCIe x8 Ports oder acht PCIe x4 Fabric Ports (PCIe Gen1, Gen2 und Gen3)
  • Bis zu 4 nicht-transparente Links mit DMA
  • Insyde Software InsydeH20 BIOS, LAN Boot Firmware
  • Watchdog, Echtzeit-Uhr und 32-bit-Zähler
  • Lieferbar für drei verschiedene Umgebungsspezifikationen: Standard (0°C .. 55°C), erweiterter Betriebstemperaturbereich (-25°C .. +70°C) und conduction-cooled (-40°C .. +70°C)
  • 2 Jahre Garantie

Bestellbezeichnungen

VR E12/m3d-yz

6HE/4TE CPU-Board, 2-Kern 2.7 GHz Core i5-4400E, 0°C .. 55°C

VR E14/m1d-yz

6HE/4TE CPU-Board, 4-Kern 1.7 GHz Core i7-4700EQ, 0°C .. 55°C

VR E14/m3d-yz

6HE/4TE CPU-Board, 4-Kern 2.4 GHz Core i7-4700EQ, 0°C .. 55°C

VR E1x/m3d-yzE

6HE/4TE CPU-Board, -25°C .. +70°C

VR E1x/m3d-yzK

6HE/4TE CPU-Board, -40°C .. +70°C

VR E1x/m3d-yzRCx

6HE/4TE CPU-Board, -40°C .. +85°C Conduction-cooled, VPX-REDI

d=3

16 GB RAM

d=4

32 GB RAM

AD VR3/x02-15

Rear Transition Modul mit 3 USB 2.0, 5 RS-232, DVI-D, 4 GbE ohne Magnectis, 2 SATA, 8 GPIOs

AD VR3/x02-35

Rear Transition Modul mit 3 USB 2.0, 5 RS-232, DVI-D, 4 GbE mit Magnectis, 2 SATA, 8 GPIOs

AD VR3/x04-10

Rear Transition Modul mit 3 USB 3.0, 3 USB 2.0, 5 RS-232, 2 DVI-D, Audio, 3 GbE ohne Magnectis, 3 GbE mit Magnectis, 4 SATA, 8 GPI, 8 GPIOs, XMC-Steckplatz

AD VR3/x04-15

Rear Transition Modul mit 3 USB 3.0, 3 USB 2.0, 5 RS-232, 2 DVI-D, Audio, 1 GbE ohne Magnectis, 5 GbE mit Magnectis, 4 SATA, 8 GPI, 8 GPIOs, XMC-Steckplatz

AD VR3/x04-20

Rear Transition Modul mit 3 USB 3.0, 3 USB 2.0, 5 RS-232, 2 DVI-D, Audio, 3 GbE ohne Magnectis, 2 GbE mit Magnectis, 4 SATA, 8 GPI, 8 GPIOs, XMC-Steckplatz

AD VR3/x04-25

Rear Transition Modul mit 3 USB 3.0, 3 USB 2.0, 5 RS-232, 2 DVI-D, Audio, 1 GbE ohne Magnectis, 4 GbE mit Magnectis, 4 SATA, 8 GPI, 8 GPIOs, XMC-Steckplatz

AD 110/002-vw

2,5" SATA HDD/SSD

AD 110/002-71RC

2,5" SATA SDD Rugged Conduction-cooled

CB 60D/125-00

60 pol. HD zu 1 DVI-I, 1 DVI-D, 2 USB, 1 RS-232 Kabel
