TAMC261 AMC-Modul mit einem PMC-Steckplatz für MTCA.4 Rear-I/O

AMC-Modul mit einem PMC-Steckplatz für MTCA.4 Rear-I/O. Das double mid-size oder full-size TAMC261 Board von Tews Technologies ermöglicht die einfache und schnelle Erweiterung um I/O-Funktionalitäten, wie z.B. Feldbusse, Motorkontroller, Analog und Digital-I/O. Die I/O-Signale des PMC-Modules stehen über die Frontplatte und auf P14 zur Verfügung.

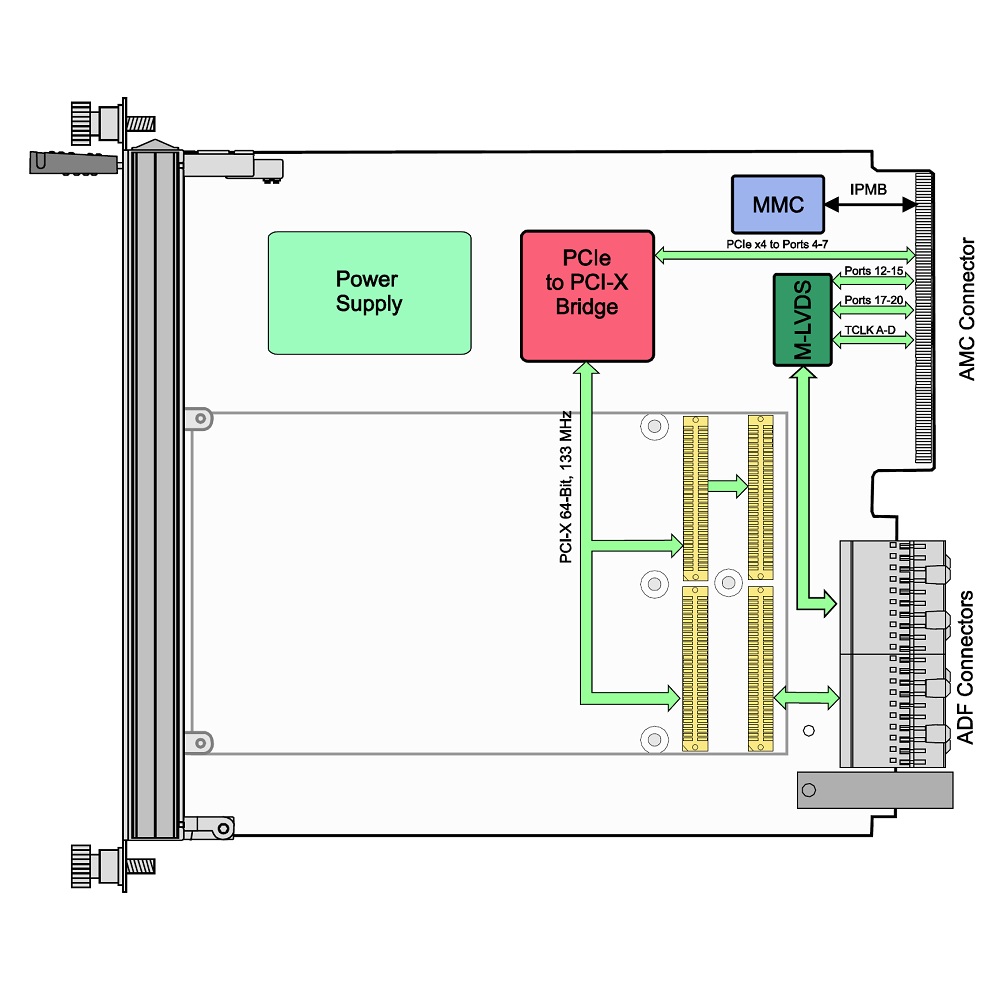

Die TAMC261-2x Module bieten zusätzlich M-LVDS Transceiver, die mit den AMC Ports 12-15, Ports 17-20 und TCLKA-D verbunden sind. Alle Steuer- und Datensignale der M-LVDS Tranceiver werden auf Zone 3 gerouted, so dass ein PMC-Modul auf die AMC Port Signale über µRTM zugreifen kann.

Wir bieten eine große Auswahl an PMC-Modulen.

JETZT ANFRAGEN

TECHNISCHE BESCHREIBUNG

proimg1
  • AMC Trägerkarte für ein PMC Modul mit MTCA.4 Rear-I/O
  • AMC-Modul mit AMC.1 Typ 1 Interface, double mid-size or full-size Bauform
  • 64-bit 66/133MHz PMC-Steckplatz für IEEE 1386.1 und ANSI/VITA 39-2003 (PCI-X für PMCs) kompatible Module
  • P14 Rear-I/O über Zone 3
  • IPMI Interface
  • -40°C .. +85°C Betriebstemperaturbereich
  • 5 Jahre Garantie

Bestellbezeichnungen

TAMC261-10R

AMC Trägerkarte für 1 PMC Modul mit MTCA.4 Rear-I/O, mid-size

TAMC261-11R

AMC Trägerkarte für 1 PMC Modul mit MTCA.4 Rear-I/O, full-size

TAMC261-20R

AMC Trägerkarte für 1 PMC Modul mit MTCA.4 Rear-I/O, M-LVDS, mid-size

TAMC261-21R

AMC Trägerkarte für 1 PMC Modu mit MTCA.4 Rear-I/O, M-LVDS, full-size

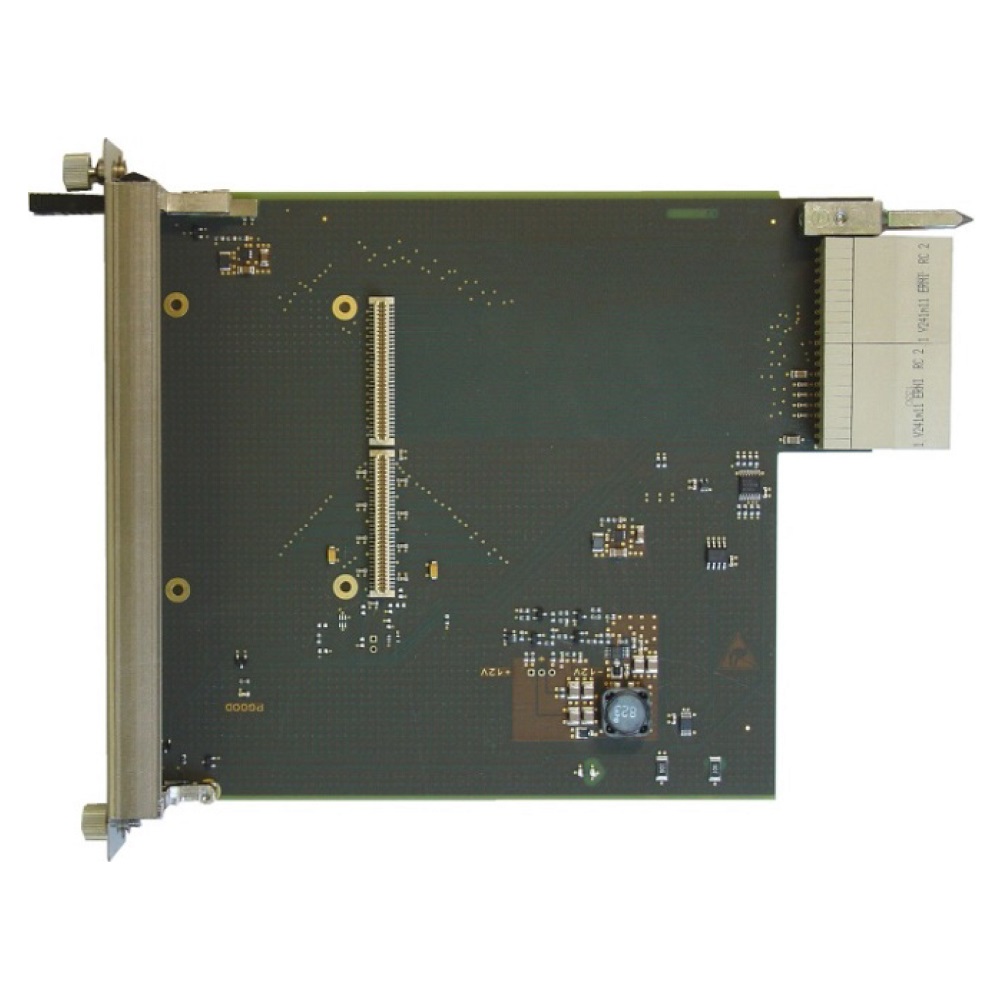

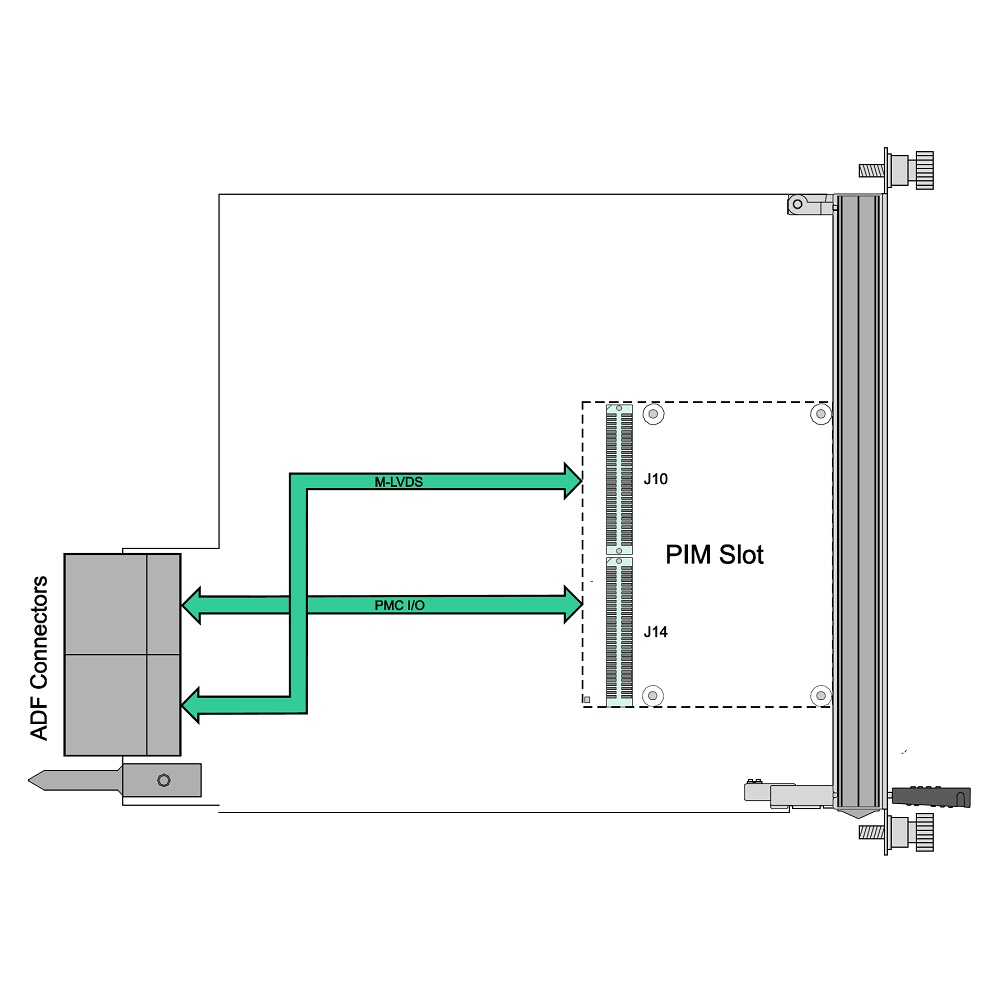

TAMC020-TM-10R

MTCA.4 µRTM für Rear-I/O Zugriff auf die PMC Signale, double mid-size, PIM I/O

TAMC020-TM-11R

MTCA.4 µRTM für Rear-I/O Zugriff auf die PMC Signale, double full-size, PIM I/O

TECHNISCHE DOKUMENTATION

TAMC261-DS

TAMC261 Datenblatt

TAMC261-UM

TAMC261 User Manual

TAMC020-TM-DS

TAMC020-TM Datenblatt

TAMC020-TM-UM

TAMC020-TM User Manual
