NAMC-ZYNQ-FMC

NAMC-ZYNQ-FMC FMC-Trägermodul mit Xilinx ZYNQ-7000

AMC-Modul mit einem Xilinx ZYNQ-7000 FPGA und einem FPGA Mezzanine Card (FMC) Steckplatz, um MicroTCA-Systeme mit FMC-Modulen zu verbinden. Der ZYNQ-7000 FPGA bietet die Software-Programmierbarkeit eines Dual-Core-ARM Cortex A9-Prozessors mit der Hardware-Programmierbarkeit eines FPGA. Das NAMC-ZYNQ-FMC von NAT kombiniert Leistung mit der Fähigkeit, Funktionalitäten durch eine breite Palette von Standard-FMCs hinzuzufügen, einschließlich Analog-Digital- und Digital-Analog-Wandler, digitale I/O- und RF-Module. Der SoC ist über einen High-Pin-Count-Anschluss direkt mit dem FMC-Steckplatz und über PCI Express, RapidIO (SRIO) oder XAUI (10 GbE) mit der MicroTCA-Backplane verbunden.

Auf den DDR3-Speicher können sowohl der FPGA- als auch der Prozessorabschnitt des SoC zugreifen, so dass große Puffergrößen und Warteschlangen während der Verarbeitung möglich sind. Das Modul bietet 1 GB 64-Bit- und 512 MB 32-Bit-Speicherbänke. Das Modul verfügt außerdem über 256 MB NOR-Quad-SPI-Flash-Speicher für schnelle Zufallsleseleistung und einen MicroSD-Kartensteckplatz für Speicher- und Anwendungscode.

JETZT ANFRAGEN

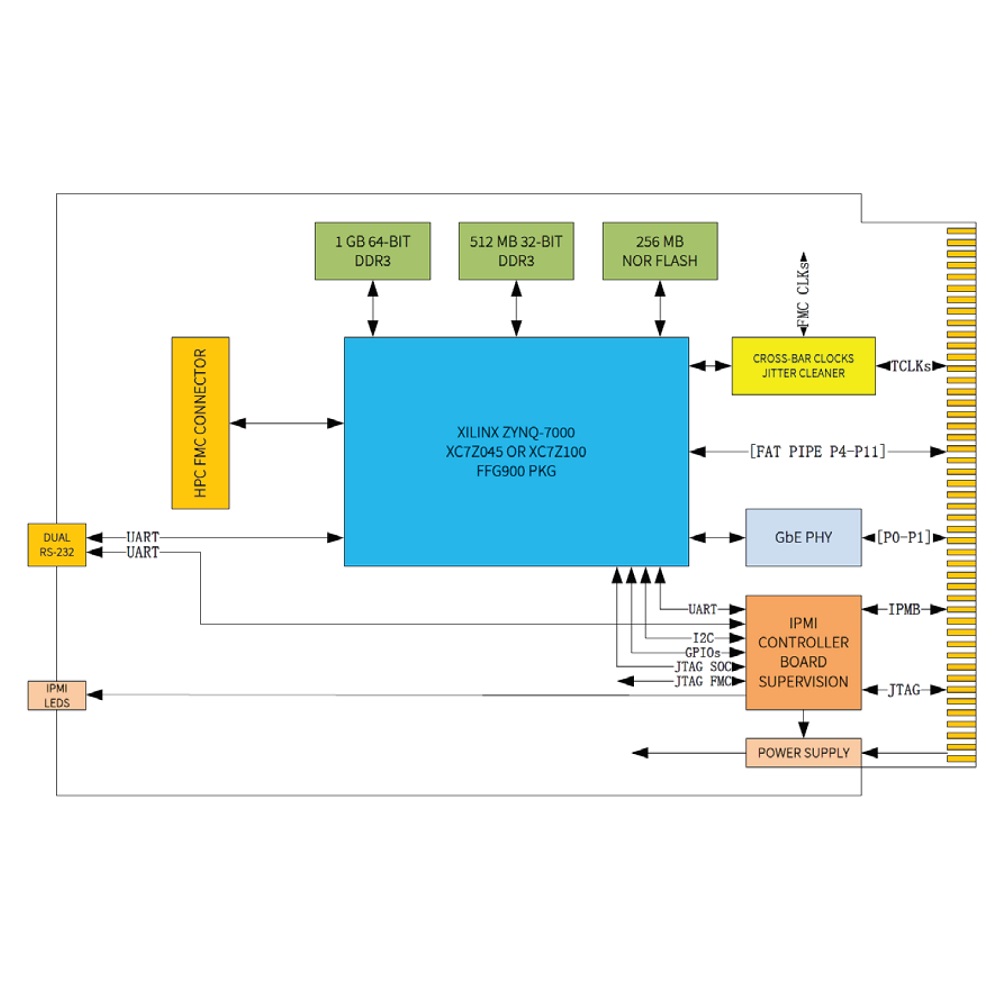

TECHNISCHE BESCHREIBUNG

proimg1
  • AMC-Trägerkarte mit FPGA für FMC-Module, mid-size oder full-size Bauform, AMC.1, AMC.2, AMC.3, AMC.4 und IPMI 2.0 konform
  • Xilinx ZYNQ-7000 XC7Z045 oder XC7Z100 FPGA
  • FMC-Steckplatz, VITA 57.1
  • 1GB 64-bit DDR3 RAM
  • 512MB 32-bit DDR3 RAM
  • 256 MB NOR Quad SPI Flash
  • MicroSD Steckplatz
  • 2-fach UART-USB zum ARM-Kern und MMC auf der Frontplatte
  • JTAG Zugang über Backplane
  • Backplane-Verbindungen:
    • Vollständige AMC TCLKA-D und FCLKA Konnektivität
    • Zwei 1GbE Verbindungen zu Port 0 und Port 1
    • Eine PCIe x8 Gen2 zur Fat-Pipe-Region Ports 4-11 oder
      zwei PCIe x4 Gen2 zur Fat-Pipe-Region Ports 4-7 und Ports 8-11 oder
      zwei SRIO x4 Gen2 zur Fat-Pipe-Region Ports 4-7 und Ports 8-11 oder
      zwei XAUI (10GbE) zur Fat-Pipe-Region Ports 4-7 und Ports 8-11
    • Extended: Ports 12-15 routet zum FPGA (2 x 4 LVDS)
  • Linux Board Support Package
  • 2 Jahre Garantie

Bestellbezeichnungen

NAMC-ZYNQ-FMC-045-0

AMC, Zynq-7000 XC7Z045, mid-size

NAMC-ZYNQ-FMC-045-1

AMC, Zynq-7000 XC7Z045, full-size

NAMC-ZYNQ-FMC-100-0

AMC, Zynq-7000 XC7Z100, mid-size

NAMC-ZYNQ-FMC-100-1

AMC, Zynq-7000 XC7Z100, full-size

FMC-GigE-Vision-PoE

FMC-Modul mit 4 GbE Ports auf der Frontplatte mit Power over Ethernet Support

NBSP-LINUX-NAMC-ZYNQ-FMC

N.A.T. Board Support Package Linux

NFW-NAMC-ZYNQ-FMC-AXI

N.A.T. Firmware Package AXI Interface für Vivado Software

TECHNISCHE DOKUMENTATION

NAMC-ZYNQ-FMC Datenblatt

NAMC-ZYNQ-FMC User Manual
